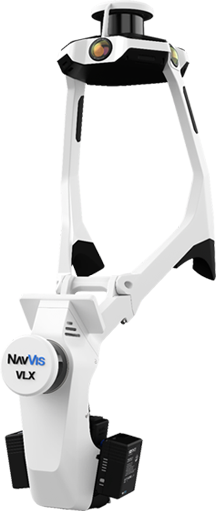

VLX3
NavVis
业界领先的移动扫描系统,能为激光扫描专业人员提供在复杂场地(包括室内和室外)全面且高细节水平的现实捕捉数据。
产品详情 技术参数 相关下载
让 NavVis VLX 3 帮您扩大扫描
一体化、高细节水平的现实捕捉
通过两个32线的激光雷达传感器,结合突破性的SLAM软件来全面捕捉3D数据,这一可穿戴式设备能够提供行业领先的点云质量。安装在设备顶部的四个摄像头能够全方位地拍摄高分辨率、清晰的图像,实现完整的360°捕捉,且不会被操作者阻挡视野。
实时扫描反馈
通过内置的触摸屏界面实时监控您的扫描进度,以确保您在 移动时能够完全覆盖扫描区域。
精度与人机工程学相结合
一款首创的可穿戴式设备,使操作人员能够以步行速度舒适地进行扫描。面向前方的设计让设备有针对性地扫描,加上内置的屏幕可以实现最佳的视觉效果。整套装备包括:把手垫、肩垫、内置屏幕、前置设计、稳定带。
地理信息配准
将您的激光扫描和测量工作流程提升至全新水平。它能与现场的标准工具完全兼容,并可以在全站仪和GNSS漫游器测量出的本地站点坐标系统中捕捉控制点。同时,它还支持全国和全球坐标系统,并可以对数据集进行精确的地理信息配准和校对。
创新的折叠式设计
独特的铰链设计让设备可以折叠,并装入保护箱或背包中,让操作者能够轻松地运输和组装。
无缝运输
灵活的运输方法,让它在不同场地之间的移动从未如此简单。带轮的硬壳保护箱可以托运,也可以带上火车,而一个稳固、结实的背包让您可以轻松地往返于现场。
完全覆盖
具有几乎无障碍的全方位视野,能够全面覆盖室内和室外环境,让您
可以大规模地扫描更多区域。
超高的精确度
为了获得超出行业标准的精度,NavVis VLX 3 采用了自主研发的精
密SLAM技术。
行业领先的数据质量
保留原始细节
点云表面重建在去除噪点的同时保留了细节,以便更有效地用于2D绘图和3D建模。
高度逼真的纹理
高细节水平的点云拥有逼真的色彩和纹理。
检测和移除动态对象
在扫描过程中移动的物体会被自动检测到,并在后期处理中从点云中移除,从而减少人工工作量。
强大的 SLAM 技术
强大的SLAM算法可以准确地捕获整个建筑,包括外墙和周围环境。
高细节水平的远距扫描
先进的激光雷达传感器在远距离也能生成两倍的数据量,优化点云中可提取的细节水平,提高了建模的准确性和精确度。
检测和移除动态对象
在扫描过程中移动的物体会被自动检测到,并在后期处理中从点云中移除,从而减少人工工作量。
技术参数
激光扫描仪 激光扫描仪数量 2 × 32线
激光类别 1, 视力无害 符合 IEC 60825-1:2007 & 2014
波长 903纳米
范围 300米
每秒点数 1,280,000
精确度 点云精确度 在500平方米的专用测试环境下 (1)为5毫米
控制点支持 地面和墙壁
摄像头 摄像头数量 4
图像分辨率 4 × 2000万像素
焦点 固定
镜头 鱼眼,3.3毫米,光圈f/2.4
操作 电池 2×2锂离子98WH V-Mount Micro, 热插拔
可操作时间 1.5小时 (使用1套2个电池)
内存 1TB存储空间的便携式固态硬盘
传感器 WiFi, 蓝牙, IMU
视野 水平360°,垂直360°
显示 类型 AMOLED 电容式多点触摸显示屏
尺寸 5.5寸
分辨率 1920 × 1080
环境 操作温度 0°C至35°C
耐用性 室外和室内
IP分类 IP42
输出 图片 JPEG
点云 E57, LAS, PTS, XYZ, PLY
外观 设计 可穿戴式
尺寸(高x宽x长) 111 × 33 × 57厘米(水平放置)
重量 8.5公斤
外壳 粉末涂层 & 阳极氧化铝,碳纤维框架
运输箱 尺寸(高×宽×长) 43 × 54 × 82 厘米
重量(完整装备) 23.9公斤
重量(不包括电池) 21.7公斤
